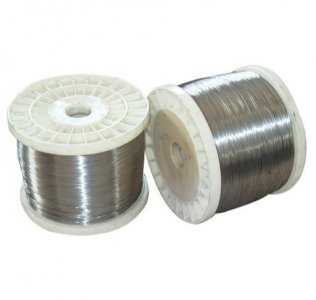

Константан - 2.0842 дріт
Міжнародний аналог
Марка | Аналог | W. Nr. | Aisi Uns | En | Замовити |
---|---|---|---|---|---|
МНМц43-1.5 | 2.0842 | C72150 | CuNi44 | Поставка з металобази, є в наявності |
Можна жартувати з людиною, але не варто жартувати з його ім'ям. Марина Цвєтаєва.
Склад
Ім'я Константан (constans) перекладається з латині, як «постійний», «незмінний», оскільки його електроопір незмінно при перепадах температури. Цей сріблясто-жовтий сплав, що містить 32−40% Ni, до 60% Cu і до 2% Mn. t° плавлення 1260 °C. Питома вага 8,9 г/см3, ТКР = 14 • 10-6/°C.
Переваги
При 20 °C питомий електроопір = 0,48 Ом·мм2/м. Після стабілізуючого відпалу температурний коефіцієнт лінійного розширення досягає 2x10-61/К, У відпаленого сплаву — ѕр = 400 — 500 МПа, ер = 40 — 50%, r = 0,46 — 0,48 Ом·мм2/м; у твердої — ѕр = 655 — 720 МПа, ер = 2…5%, r = 0,46 — 0,52 Ом·мм2/м.
Недоліки
Істотний недолік — значна термо-ЕРС (40−50 мкВ/°С) у парі з міддю, що обмежує його застосування в стабільних резисторах і високоточних приладах — оскільки нагрів контактних клем веде до появи струмів, що спотворюють свідчення. Тому, якщо необхідна висока точність, застосовують не константан, а манганін.
Застосування
Широке застосування константан знайшов при виготовленні компенсаційних проводів, реостатів, нагрівальних приладів. З нього виготовляють дріт Ø 0,03−5 мм і стрічку до 0,1 мм завтовшки. Значна термо-ЕРС константана в контакті з міддю зумовила його застосування в термопарах для вимірювань відносно невисокій t° до 500 °C. Для цього зазвичай застосовують термопари, де позитивні термоэлектроды — це залізо, мідь і хромель, а негативні — константан, алюмель і копель.
Хімічний склад константана МНМц 43−1,5% матеріалу
Ni+Co | Fe | C | Si | Mn | Cu | Домішок |
---|---|---|---|---|---|---|
39 — 41 | ≤ 0.5 | ≤ 0.1 | ≤ 0.1 | 1 — 2 | 56.1 — 60 | всього 0.9 |
Постачання
Найбільше константан затребуваний пирометрией, тому основним видом прокату є дріт. Її ціна залежить від світових цін на мідь і нікель — основних складових константана.
Сплав поставляється в наступних формах:
- Стрічка (товщина 0,1−5,0 мм, ширина 3−600мм).
- Коло (Ø 12 мм — 100 мм);
- Дріт (Діаметром 0,1 — 12 мм);
Фізичні властивості сплаву константана МНМц 43−1,5 при 20 °C
Твердість, м’який сплав HB 10 -1 | Твердість, твердий сплав HB 10 -1 | Температура плавлення, °C: | Температура гарячої обробки, °C: | Температура відпалу, °C: |
---|---|---|---|---|
380−480 МПа | 620−720 МПа | 1350 | 1170 — 920 | 870 — 950 |
