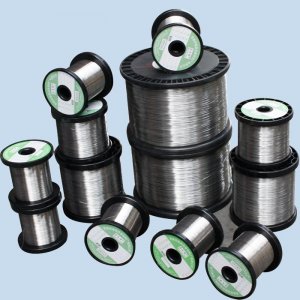

ВР5 вольфрам рениевая дріт термопарного

Купити вольфрам рениевая дріт ВР5: ціна від постачальника Evek GmbH

Міжнародний аналог

Марка Аналог W. Nr. Aisi Uns En Замовити
ВР5 WRe20 Поставка з металобази, є в наявності
ВР20 WRe20 Поставка з металобази, є в наявності

Відомий афоризм «все пізнається в порівнянні" наочно ілюструє якості таких сплавів як ВР5 і ВР20.

Жароміцність ВР5 і ВР20

Переваги сплавів визначають вольфрам і реній. Вольфрам — один з найбільш тугоплавких, важких і твердих металів, що плавиться при t° 3410 °C, а закипає при такій же температурі, як на поверхні Сонця: 6690 °C. Сплави вольфраму по твердості і тугоплавкости лідирують серед інших. Вольфраму мало поступається реній, з температурою плавлення 3170 °C і кипіння 5870 °C. Реній за жароміцності залишає далеко позаду інші метали, демонструючи високу міцність і стійкість до корозії.

Особливості легування

Легування вольфраму 5% ренію покращує пластичність, підвищує температуру рекристалізації сплаву — це особливо важливо при використанні його для позитивного електрода термопари. Використання сплаву в якості негативного електрода термопари для досягнення максимальної термоелектрорушійної сили вимагає змісту ренію до 35%, але не вище. В іншому випадку, приt° 1100 °C втрачається однорідність сплаву, а термо-ЕРС помітно спотворюється. У вітчизняній металургії присадки ренію не перевищує 20%, що дозволяє використовувати вольфрам-рениевые термопари при t°до 2500 °C.

Стійкість

Вольфрам-рениевый сплав демонструє стійкість до гелію, аргону, сухого азоту і водню. Легування кремнещелочными присадками дозволяє збільшити стабільність сплаву в температурному режимі до 2000 °C в 2−3 рази. Датчики ВР5/20 здатні працювати в умовах вакууму. Для більш ефективної роботи у вакуумі при температурі 1800 °C і вище слід застосовувати електроди з великим діаметром. ВР5/20 широко застосовуються в якості диференціальної термопари — можуть складатися з двох рівноцінних термопар, підключених, як правило, один навпроти одного. Такі термопари здатні вимірювати рівень температурного перепаду між двома різними спаями: робочим і умовним.

Термо-ЕРС

Номінальне значення термо-ЕРС при зниженні температури до 1600 °C також знижується до 24,59 мВ При t =1500°С цей показник не більше 23,31 мВ, а при t = 1400 °C номінальний рівень термо-ЕРС дорівнює 21,97 мВ.

Недоліки ВР5 і ВР20

До недоліків цих сплавів можна віднести погану відтворюваність термо-ЕРС, через що потрібно групувати термоэлетродные пари за категоріями: А-1, А-2, А-3. Категорія А-1 дозволяє використовувати сплав при максимальній температурі 2200 °C, температурний режим використання А-2 і А-3 обмежується 1800 °C. Категорично заборонено використовувати дріт з різних партій, оскільки кожна партія дроту має «свій» показник термо-ЕРС. Вольфрам і реній — рідкісні метали, тому їх вартість дуже висока. Ціна на ВР5/20 значно перевищує вартість термопар з інших матеріалів, але все ж менше вартості оптичних пірометрів для вимірювання і контролю температурних режимів в аналогічних промислових умовах.

При взаємодії азоту і вольфрам-рениевого сплаву в умовах вакууму необхідно дотримувати чистоту і особливо ретельно стежити за обов’язковим видаленням органічних речовин і пилу.

Застосування

ВР5 і ВР20 використовуються для виготовлення вимірювальних і перетворювальних пристроїв контактних датчиків термопар (ТВР) для вимірювання самих високих температур в металургії — рідких металів. До 2500 °C. похибка вимірювань вкрай мала (±0,01°С), що робить ТВР одними з найточніших приладів для вимірювань у такий агресивному середовищі.

Градуировочная таблиця -термопар ВАР-5 (ВВ-5)/ВР-20 при t° вільних кінців 0 °C Таблиця Номінальна статична характеристика перетворення ВР (А)-1.

Температура робочого кінця °С Т. е. д. с. мВ, для температури, °З Т. е. д. с. мВ, для температури, °З Т. е. д. с. мВ, для температури, °З Т. е. д. с. мВ, для температури, °З Т. е. д. с. мВ, для температури, °З Т. е. д. с. мВ, для температури, °З Т. е. д. с. мВ, для температури, °З Т. е. д. с. мВ, для температури, °З
  0 10 20 30 40 50 60 70
0 0 0,121 0,246 0,373 0,504 0,637 0,772 0,910
100 1,337 1,483 1.632 1,781 1,933 2,086 2,240 2,396
200 2,871 3,032 3,193 3,355 3,518 3,682 3,847 4,012
300 4,512 4,680 4,843 5,016 5,185 5,354 5,523 5,693
400 6,203 6,373 6,543 6,714 6,834 7,065 7,225 7,396
500 7,908 8,073 8,248 8,418 8,588 8,758 8,928 9,098
600 9,605 9,774 9,943 10,111 10,280 10,448 10,615 10.783
700 11,283 11,450 11,616 11,782 11,947 12,112 12,277 12,442
800 12,933 13,096 13,259 13,422 13,584 13.746 13,907 14,068
900 14,549 14,708 14,867   15,026 15,184 15,342 15,500
1000 16,125 16,281 16,436   16,590 16,744 16,898 17,051
1100 17,659 17,810 17,960   18,110 18,260 18,409 18,557
1200 19,146 19,292 19,438   19,583 19,728 19,872 20,015
1300 20,584 20,725 20,866   21,006 21,145 21,284 21,423
1400 21,971 22,107 22,242   22,377 22,511 22,645 22,778
1500 23,306 23,436 23,566   23,696 23,825 23,953 24,081
1600 24,588 24,713 24,838   24,962 25,085 25,209 25,331
1700 25,816 25,936 26,056   26,175 26,293 26,411 26,528
1800 26,992

Основні технічні дані

Температура °С Номінальне значення тэдс, мВ Відхилення тэдс від номінального, мкВ
1600 24,59 ±102
1500 23,31 ±99
1400 21,97 ±96

Загальні дані

Вольфрам-рениевая дріт для термоэлектродов термопар відпалений градуйована з номінальними статичними властивостями перетворення ВР (А)-1 Дріт відповідає техумовами ЯеО.021.142 ТУ для виробництва термопар ВАР-5 (ВВ-5)/ВР-20

Рекомендації по застосуванню

Неприпустимо застосування термопар з термоэлектродной дроту з різних серій, навіть при одній і тієї ж номінальної статичної характеристики термоелектронів.

Купити за оптимальною ціною

На складі Evek GmbH представлений широкий асортимент термопар. Наші представництва розташовані на Україні. Зробити покупку можна, не виходячи з офісу, через інтернет-сайт Компанії. Для придбання потрібно лише оформити замовлення та натиснути кнопку «купити». При необхідності за будь-яких поточних питань Вас можуть проконсультувати наші менеджери. Вони нададуть всю необхідну інформацію щодо продукції, цінового діапазону, умов реалізації. Терміни виконання замовлень мінімальні. При оптових покупках надаються знижки.

icoДосвід використання вольфрамрениевых термопар ВР5/20 високотемпературної термометрії
