Загальна характеристика

Металорукава — це гнучкі з'єднувальні елементи трубопроводів, які призначені для транспортування рідких та газових середовищ під високим або низьким тиском, при цьому забезпечуючи герметичність контуру в широкому діапазоні температур,

Особливості конструкції

Основним елементом, що забезпечує гнучкість рукави, є гофрована частина, яка виготовляється з корозійно-стійкої високолегованої сталі. Підсилює конструкцію металева оплетка, яка дозволяє експлуатувати рукав при самому високому тиску. Гофрована оболонка проводиться навивкою з вершин гофрів профільованої стрічки. Гофри можуть бути спіральними або кільцевими. Рукава з гвинтовим (спіральним) розташуванням гофрів бувають армовані по діаметру дротовою спіраллю. Кільцеві гофри — більш розповсюджені, тому що в умовах підвищеного тиску при подовжньому розтягуванні вони не піддаються скручування. Основним силовим елементом металевого рукава є оплетка, яка і служить для захисту рукава від непередбачених пошкоджень. Оплетка при дії радіальних і осьових навантажень, у тому числі пульсації тиску під час транспортування рідин або газів по системі, що повинна забезпечити працездатність рукава.

Виробництво

Металорукава здійснюються в одній і декількох оплітках, число яких залежить від значень робочого тиску. Оплетка забезпечує працездатність при дії радіальних і осьових навантажень та пульсацій тиску, які неминучі при переміщенні рідких та газових середовищ по трубопроводу. Така оплетка зазвичай сітчастого типу з нержавіючої дроту 12Х18Н9Т перерізом 0,3; 0,4; 0,5; 0,6 mm. Для стикування з основним контуром служить арматура на кінці рукава. До гнучкої частини рукава арматура приєднується пайкою кислотостойкими припоями чи зварювання (аргонодугового або контактно-роликової). На оплітку крайніх гофрів у місці закладення арматури надівається склянку, захищає частина гофрів від термічного впливу зварювання та паяння. При необхідності допускається за узгодженням із замовником приварювання приєднувальної спеціальної арматури, яка розроблена за його кресленнями. Внутрішня і зовнішня поверхні металорукавів повинна бути без грубих механічних ушкоджень, видимих забруднень та інших дефектів, які не передбачені ТУ на матеріали. Оплетка рукава повинна облягати рукав щільно і не мати виступаючих назовні обірваних сталок і зволікань.

Розміри

Металорукава виконуються з різними внутрішніми умовними діаметрами гофрованої герметичної оболонки до значень DN 300 мм. Розмір приєднувальної арматури під приварення у вигляді кілець монтується, виходячи з вимог законодавства щодо робочого тиску для рукава. Для відповідності вимогам ТУ — довжина гнучкої вільної частини металорукава повинна бути не менше 250 мм За погодженням із замовником припустиме виробництво рукавів в зборі методом стикування з декількох рукавів. Така стикування здійснюється зварюванням за допомогою кілець під приварення.

Використання

Металорукава призначені для транспортування робочих середовищ при t° до 400 °C. При замовленні рукавів необхідно вказувати транспортується середу, робочий діапазон температур і ін. параметри. Робочий тиск (Р роб.) — тиск середовища, що транспортується, при щоденній експлуатації. Умовний тиск (PN) — робоче найбільший тиск, при якому допускається робота рукава в нормальних експлуатаційних умовах. Завдяки надійності і тривалого терміну служби, гнучкі металорукава застосовуються дуже широко: у машино-, авіа-, суднобудуванні, промислової хімії, металургії, теплоенергетики, для створення кріогенного обладнання.

Переваги

Поглинання вібрації при; транспортування рідин або газів в умовах перепаду температур і тиску; забезпечення захисту від випадкових пошкоджень; забезпечення надійних з'єднань з рухомим обладнанням трубопроводу; усунення неточностей при монтажі контуру. Міцність металорукавів визначаються кількістю оплеток, які виконують роль армування; профілем гофрованої частини: параметрами гофрів, числом гофрів на одиницю довжини; товщиною стінки і матеріалом, який впливає на стійкість до проведених середовищ і умов механічного, хімічного і термічного впливу. Корозійна стійкість залежить від стійкості нержавіючої сталі 12Х18Н10Т в оплітці і стійкості гнучкого елемента. Особливо шкідлива точкова корозія, яку викликають хлор-містять середовища і контакт з морською водою.

Експлуатація

Довговічність металорукавів безпосередньо залежить від кількості навантажувальних циклів — один навантажувальний цикл — одноразове переміщення рукава і повернення її у вихідне положення. Іншими факторами є: тиск і температура, амплітуда їх коливань, частота переміщення рукава, мінімальний радіус вигину, агресивний вплив робочого середовища, вібрація. У паливних і гідравлічних системах гнучкі рукави відчувають тиск рідини пульсуючого характеру, яке може викликати руйнування гнучких трубопроводів, при тисках на порядок менше статичних навантажень. Джерелом пульсації є плунжерні і шестеренні насоси. При раптовому різкому закритті клапанів виникає гідродинамічний удар, який також призводить до руйнування оболонки. Для збільшення надійності необхідно введення демпфуючих пристроїв в систему. Під час прокачування робочої середовища крізь рукав може відбутися зрив з внутрішньої поверхні гофра. У зв’язку з цим, не допускається застосування металорукава при швидкостях руху робочих продуктів більше 8 м/с для рідин або більше 50 м/с для газів. При експлуатації в системі з високим рівнем вібрації слід запобігати виникнення резонансних коливань.

Робочі характеристики

Робочий тиск (відповідне t° 20°С) визначається як частка від ділення робочого тиску при температурі робочого середовища на коефіцієнт k, чиє значення наводяться в таблиці:

Мінімальна довжина металорукава

Граничні відхилення довжини металорукавів

Особливості монтажу

Вибираючи довжину металорукава потрібно, щоб вона мала нейтральні ділянки близько арматури, які не піддаються вигину при роботі. Рукав, не має нейтральних ділянок, може встановлюватися тільки прямолінійно або зі зміщенням не більше 20−30 мм на кожен метр довжини. Розтягування, скручування і стиснення рукава не допустимо. Граничне відхилення довжини рукава від номіналів становить 3%. Також не допустимо вигин радіусом менше: 10Dу — для рукавів відповідального призначення; 5Dy — для рукавів тиском до 100 атмосфер (10 МПа); 12Dy — для рукавів тиском понад 100 атмосфер (10 МПа). Монтаж проводитися так, щоб уникнути великих незакріплених ділянок. Для виключення провисання потрібно застосовувати хомути, підставки, лотки та ін. Не допускається при установці хомутів деформація гнучкої частини рукава. Для цього застосовують прокладки зі шкіри, гуми, фторопласту та інших еластичних матеріалів. Стиковку рукава з різьбовим наконечником необхідно проводити так, щоб виключити провертання. При стикуванні рукава з фланцевими закінцівками і з фторопластова прокладками, слід проводити затяжку попарно навхрест.

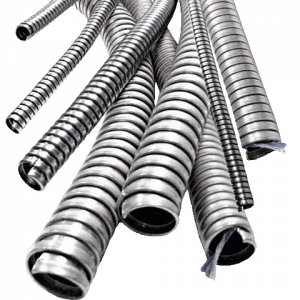

Гофровані металорукава

Являють собою гнучку трубу з нержавіючої сталі. В залежності від цілей застосування вони виробляється різного діаметру і розраховані на різний робочий тиск, Застосовуються в промисловості та будівництві. У промисловій техніці вони грають роль арматури, широко застосовуються в системах вентиляції в якості воздухоотвода. Крім цього, такі рукави застосовуються при використанні гнучких шлангів для зовнішнього захисту. Герметичні рукави гофровані служать для відкачування води та інших рідин.

Купити за вигідною ціною

Асортимент металорукавів. реалізований компанією Evek GmbH відповідає ГОСТ і міжнародним стандартам якості. Пропонуємо найвигідніші умови для оптових і роздрібних покупців. Поставки здійснюються зі складів, розташованих на території України. Висока якість, доступні ціни, широкий вибір продукції визначають обличчя нашої компанії. Ставши нашим постійним клієнтом, Ви зможете розраховувати на систему дисконтних знижок. Співпраця з нами допоможе Вам реалізувати будь-які інженерні задуми. Чекаємо Ваших замовлень на сайті.
