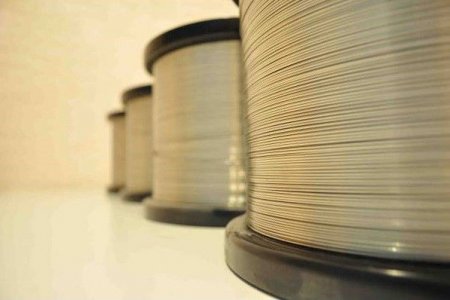

Копель - CuNi44Mn - Сuprothal® дріт

Копель стрічка

Міжнародний аналог

Марка Аналог W. Nr. Aisi Uns En Замовити
МНМц43-0.5 CuNi44Mn1 Поставка з металобази, є в наявності

Принципова точка зору тим категоричніше, ніж менше ми інформовані про предмет. Карел Чапек.

склад

Копель — це термоелектродний мідно-нікелевий сплав містить 43−44% нікелю (Ni), 2−3% заліза (Fe), 0,5% марганцю (Mn). Процентний залишок становить мідь (Cu). За своїми якостями цей сплав близький до іншого мідно-нікелевого сплаву — константану.

переваги

Висока корозійна стійкість і жаростійкість, витримує нагрівання до 800 ° C без втрати основних якостей. Має максимальну термо-ЕРС в парі з міддю, хромель і залізом. При цьому температурний коефіцієнт електроопору — мінімальний. Дана властивість притаманне тільки цьому сплаву.

фізичні якості

Щільність 8,9 г / см³, температурний коефіцієнт лінійного розширення дорівнює 14 • 10−6 ° C-1, питомий електроопір — 0,5 мкОм · мм 2 / м. Термо-ЕРС при температуре100 ° C становить 6,95 вольт, а при температурі 600 ° C збільшується до 49,0 вольт. Температура плавлення = 1290 ° C, приготування гарячих страв сплав піддається при t ° в 1150 ° C, а відпал сплаву виробляють при 800−850 ° C.

застосування

Головною сферою застосування є пірометрія, тому основним видом прокату є дріт, рідше — стрічка і коло. Для отримання точних даних при вимірюванні низьких температур застосовують термопари з максимальною термо-ЕРС. Для позитивного електрода використовують мідь, залізо, хромель, а негативного — алюмель, константан, копель. За значенням термо-ЕРС лідирує термопара хромель-копель (ТХК). Вона застосовується при t ° до 800 ° C, за нею йде мідь-копель і залізо-копель (до 760 ° C). Також копель використовується для виготовлення компенсаційних проводів. Для цих цілей виготовляється дріт різних діаметрів, але зі строгими технічними вимогами, згідно ГОСТ 3044–84. Вартість дроту залежить від діаметра вироби, чим менше діаметр, тим відносно вище ціна.

Хімічний склад Копеле МНМц 43−0,5 в% металів

Ni + Co Fe C Si Mn Cu домішок
42.5 — 44 ≤ 0.15 ≤ 0.1 ≤ 0.1 0.1 — 1 54.4 — 57.4 всього 0.6

поставки

Найпоширенішою маркою Копеле є МНМц 43−0,5. Вона поставляється формі дроту (діаметр 0,10 — 12,0 мм), у вигляді кола (Ø 12,0 — 100,0 мм), і стрічкою товщина, якої дорівнює 0,1−5,0 мм, а ширина 3 600 мм.

Фізичні властивості сплаву Копеле МНМЦ 43−0,5 при 20 ° C

Твердість, сплав м’який HB 10 -1 Твердість, сплав твердий HB 10 -1 Температура плавлення, ° C: Температура гарячої обробки, ° C: Температура відпалу, ° C:
= 85 — 90 МПа = 185 МПа 1290 1000 — 1150 800 — 850
