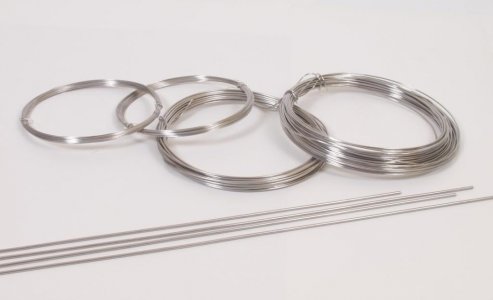

Дріт для термопар
Термопара (термоелектричний перетворювач температури) — термоелемент, який застосовується в вимірювальних і перетворювальних пристроях, а також в системах контролю і автоматизації опалення, вентиляції та кондиціонування.
переваги термопар
- Великий температурний діапазон виміру
- Вимірювання високих температур до 1800 — 2200 ° С
- Вимірювання низьких t ° від -50 ° С
недоліки
- Точність більше 1 ° C важко досяжна, необхідно використовувати термометри опору або термістори.
- На показання впливає температура вільних кінців, на яку необхідно вносити поправку.
- Виникає похибка від зміни температури холодного спаю
- ефект Пельтьє (в момент зняття показань, необхідно виключити протікання струму через термопару, тому що цей струм охолоджує гарячий спай і розігріває холодний)
типи термопар
Вимоги до термопар визначаються ГОСТ 6616–94 .
- платінородій- платинові — ТПП13 — Тип R; ТПП10 — Тип S
- платінородій- платінородій- ТПР — Тип B
- залізо-константанові (залізо-медьнікелевие) ТЖК — Тип J
- мідь-константанові (мідь-медьнікелевие) ТМКн — Тип Т
- нікросіл-нісилові (нікельхромнікель-нікелькремніевие) ТНН — Тип N.
- хромель-алюмелеві — ТХА — Тип K
- хромель-константанові ТХКн — Тип E
- хромель-копелеві — ТХК — Тип L
- мідь — копелеві — ТМК — Тип М
- Сільх-сіліновие — ТСС — Тип I
- Вольфрамреній- вольфрамренієвих — ТВР — Тип А-1, А-2, А-3
порівняння термопар
Таблиця нижче описує властивості декількох різних типів термопар. В межах колонок точності, T представляє температуру гарячого з'єднання, в градусах Цельсія. Наприклад, термопара з точністю В ± 0.0025Г-T мала б точність В ± 2.5 В ° C до 1000 ° C.
| Тип термопари МЕК | Температурний діапазон ° C (довгостроково) | Температурний діапазон ° C (короткочасно) | Клас точності 1 (° C) | Клас точності 2 (° C) |
|---|---|---|---|---|
| K (алюмель — хромель) | 0 до +1100 | -180 до +1300 | ± 1.5 від -40 ° C до 375 ° C ± 0.004xT від 375 ° C до 1000 ° C | ± 2.5 від -40 ° C до 333 ° C ± 0.0075xT від 333 ° C до 1200 ° C |
| J | 0 до +700 | -180 до +800 | ± 1.5 від -40 ° C до 375 ° C ± 0.004xT від 375 ° C до 750 ° C | ± 2.5 від -40 ° C до 333 ° C ± 0.0075xT від 333 ° C до 750 ° C |
| N | 0 до +1100 | -270 до +1300 | ± 1.5 від -40 ° C до 375 ° C ± 0.004xT від 375 ° C до 1000 ° C | ± 2.5 від -40 ° C до 333 ° C ± 0.0075xT від 333 ° C до 1200 ° C |
| R | 0 до +1600 | -50 до +1700 | ± 1.0 від 0 ° C до 1100 ° C ± [1 + 0.003x (T — 1100)] от 1100 ° C до 1600 ° C | ± 1.5 від 0 ° C до 600 ° C ± 0.0025xT від 600 ° C до 1600 ° C |
| S | 0 до 1600 | -50 до +1750 | ± 1.0 від 0 ° C до 1100 ° C ± [1 + 0.003x (T — 1100)] от 1100 ° C до 1600 ° C | ± 1.5 від 0 ° C до 600 ° C ± 0.0025xT від 600 ° C до 1600 ° C |
| B | +200 до +1700 | 0 до +1820 | ± 0.0025xT від 600 ° C до 1700 ° C | |
| T | -185 до +300 | -250 до +400 | ± 0.5 від -40 ° C до 125 ° C}} ± 0.004xT від 125 ° C до 350 ° C | ± 1.0 від -40 ° C до 133 ° C}} ± 0.0075xT від 133 ° C до 350 ° C |
| E | 0 до +800 | -40 до +900 | ± 1.5 від -40 ° C до 375 ° C ± 0.004xT від 375 ° C до 800 ° C | ± 2.5 від -40 ° C до 333 ° C ± 0.0075xT від 333 ° C до 900 ° C |
